Kombinovaný Hektarometr Elsor

Rychloměr s hektarometrem

Elsor

Nabízený hektarový měřič patří do rodiny měřicích přístrojů polské společnosti ELSOR. Série těchto zařízení byla vytvořena pro stroje, které nebyly vybaveny elektronickými měřicími systémy, nebo byla jejich původní řešení v této oblasti nenávratně poškozena. Hektarometr je věnován sklízecím mlátičkám, ale najde uplatnění například i v příkopových kombajnech.

 Hektarometr se používá ke kontrole pracovních parametrů, jako jsou:

- cestovní rychlost

- rychlost otáčení dvou mechanismů, např. mlátičky a kypřicího stroje (0-1500 ot./min.)

- měření plochy, na které se provádí agrotechnický provoz

- produktivita ha/h

- ujetá vzdálenost

- celková velikost obdělané plochy

Charakteristickým znakem nabízeného zemědělského počítače jsou čtyři tlačítka v horní části krytu. Velmi často jsou konečnými průchody kombajnu plodiny, které jsou menší než šířka žací lišty. Tato tlačítka slouží k rychlému přepínání násobiče pracovní šířky stroje: 1/4, 1/2, 3/4 nebo 4/4 (), díky čemuž může obsluha provést korekci potřebnou pro správné počítání plochy bez přerušení práce. Korekce se samozřejmě bude týkat již dříve nastaveného pracovního záběru v menu, např. pokud v menu nastavíme šířku záhlaví na 4,0 m, pak stisknutí posledního tlačítka způsobí započítání šířkového metru během jízdy. Konec průchodu (zvednutí hlavičky) obnoví výchozí nastavení, tedy šířku celé hlavičky (4/4).

Zařízení je navrženo tak, že aktivaci počítání plochy lze vyvolat dvěma způsoby (volitelně v menu): sklopením žací lišty nebo dosažením předem definovaných otáček na zvoleném senzoru (např. z mlátičky). Můžeme si tedy například zvolit, že hektarometr počítá výměru od okamžiku, kdy otáčky mlátičky dosáhnou úrovně 900 otáček za minutu.

Zařízení navíc umožňuje nastavit alarm minimálních otáček, pokles otáček na definovanou úroveň je signalizován akusticky a opticky LED diodou na předním panelu hektarometru.

Konstrukce přístroje umožňuje nezávisle ukládat měření pro 4 různá pole a celkovou obdělanou plochu, disponuje také energeticky nezávislou pamětí, díky které se naměřená data nesmažou ani po odpojení přístroje od napájení.

Urzadzenie posiada duży podświetlany wyświetlacz, czytelny również w ostrym słońcu.





Wymiary:

Wymiary urządzenia: 190x90x50

Przewód główny o długosci 120cm zakończony złączem okrągłym SP21.

Przewody czujników indukcyjnych o długości ok 10 metrów.

Przewód czujnika kontakrtonowego o długości ok 2,5 metra.





W zestawie do pomiaru prędkości zastosowano 3 czujniki indukcyjne o średnicy montażowej 12mm - nie wymagają magnesu do poprawnego działania, zasięg - do 4mm.

Przeznaczone do pomiaru obrotów: koła jezdnego - do wskazania prędkości, dystansu oraz areału (po kalibracji wg instrukcji), oraz dwóch niezależnych mechanizmów np. młocarni i wialni

Do monitorowania położenie hederu (opuszczony / podniesiony) zastosowano czujnik kontaktronowy.

Urządzenie produkcji polskiej, wykonane z wysokiej jakości podzespołów.

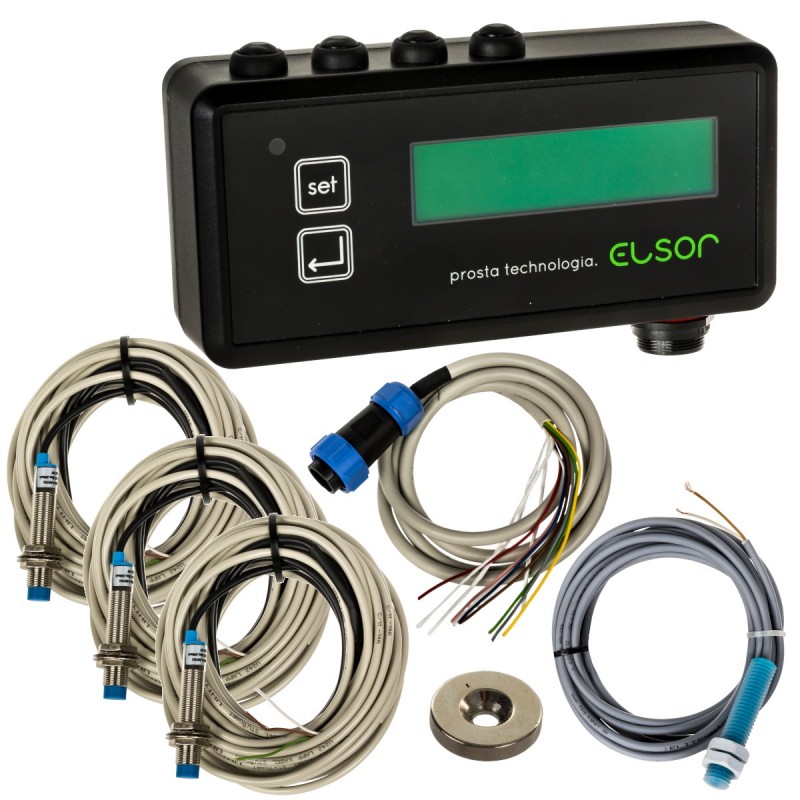

Zestaw zawiera:

Hektarometr (kontrolní a počítací systém)

Indukční snímač x3

Jazýčkový senzor x1

Uživatelský manuál
