Kombinovaný Hektalometer Elsor

Rýchlomer s hektarometrom

Elsor

Ponúkaný hektárový meter patrí do rodiny meracích prístrojov poľskej firmy ELSOR. Séria týchto zariadení bola vytvorená pre stroje, ktoré neboli vybavené elektronickými meracími systémami, alebo ich pôvodné riešenia v tejto oblasti boli nenávratne poškodené. Hektarometer je určený pre kombajny, ale nájde uplatnenie napríklad aj v zákopových kombajnoch.

 Hektarometer sa používa na kontrolu pracovných parametrov, ako sú:

- rýchlosť jazdy

- rýchlosť otáčania dvoch mechanizmov, napr. mláťačky a vyžínacieho stroja (0-1500 ot./min.)

- meranie plochy, na ktorej sa vykonáva agrotechnická prevádzka

- produktivita ha/h

- prejdená vzdialenosť

- celková veľkosť obrábanej plochy

Charakteristickým znakom ponúkaného poľnohospodárskeho počítača sú štyri tlačidlá v hornej časti krytu. Veľmi často sú konečnými prechodmi kombajnu plodiny, ktoré sú menšie ako šírka hlavy. Tieto tlačidlá slúžia na rýchle prepínanie násobiteľa pracovnej šírky stroja: 1/4, 1/2, 3/4 alebo 4/4 (), vďaka čomu môže obsluha vykonať korekciu potrebnú pre správne počítanie plochy bez prerušenia práce. Samozrejme, že korekcia sa bude vzťahovať na predtým nastavenú pracovnú šírku v menu, napr. ak v menu nastavíme šírku záhlavia na 4,0 m, tak stlačenie posledného tlačidla spôsobí odpočítavanie šírkového metra počas jazdy. Koniec prihrávky (zdvihnutie hlavičky) obnoví predvolené nastavenie, teda šírku celej hlavičky (4/4).

Zariadenie je navrhnuté tak, aby aktiváciu počítania plochy bolo možné spustiť dvoma spôsobmi (voliteľné v menu): sklopením hlavice alebo dosiahnutím preddefinovaných otáčok na zvolenom snímači (napr. z mláťačky). Môžeme si teda napríklad zvoliť, že hektárový meter počíta výmeru od momentu, kedy otáčky mlátičky dosiahnu úroveň 900 otáčok za minútu.

Prístroj navyše umožňuje nastaviť alarm minimálnych otáčok, pokles otáčok na definovanú úroveň je signalizovaný akusticky a opticky LED diódou na prednom paneli hektarometra.

Konštrukcia prístroja umožňuje nezávisle ukladať merania pre 4 rôzne polia a celkovú obrábanú plochu, disponuje aj energeticky nezávislou pamäťou, vďaka ktorej sa údaje o meraní nevymažú ani po odpojení prístroja od napájania.

Zariadenie má veľký podsvietený displej, čitateľný aj na jasnom slnku.





Rozmery:

Rozmery zariadenia: 190x90x50

Hlavný kábel má dĺžku 120 cm a je ukončený okrúhlym konektorom SP21.

Káble indukčných snímačov s dĺžkou cca 10 metrov.

Jazýčkový senzorový kábel, dlhý cca 2,5 metra.





Súprava na meranie rýchlosti využíva 3 indukčné snímače s montážnym priemerom 12mm - pre správnu činnosť nevyžadujú magnet, dosah - do 4mm.

Určené na meranie otáčania: cestného kolesa - na udávanie rýchlosti, vzdialenosti a plochy (po kalibrácii podľa návodu), a dvoch nezávislých mechanizmov, napr.

Na sledovanie polohy hlavice (spustené / zdvihnuté) bol použitý snímač jazýčkového spínača.

Poľské výrobné zariadenie, vyrobené z vysoko kvalitných komponentov.

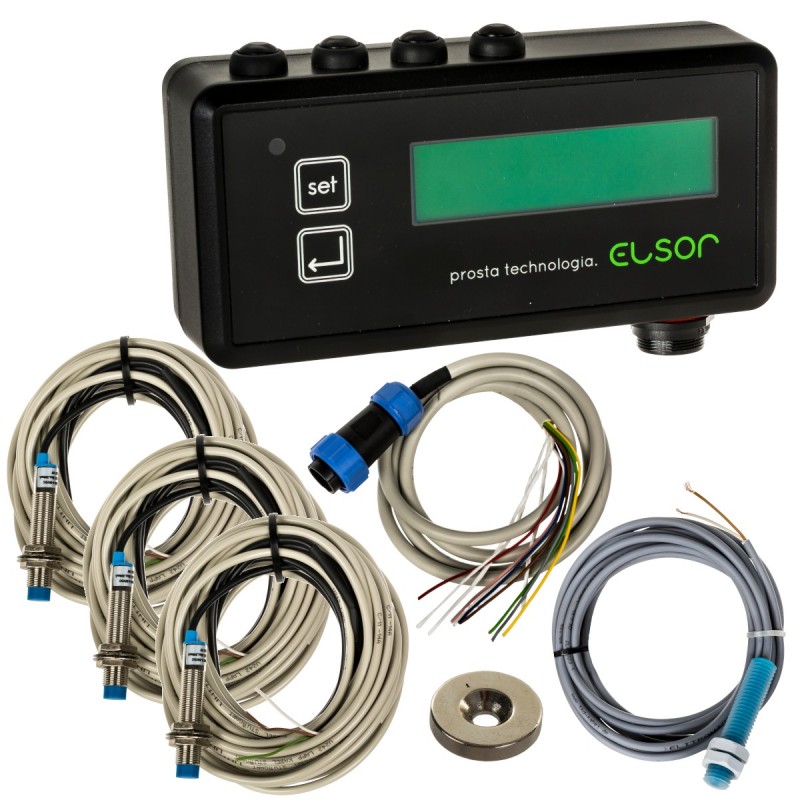

Sada obsahuje:

Hektarometer (kontrolný a počítací systém)

Indukčný snímač x3

Jazýčkový senzor x1

Používateľská príručka
