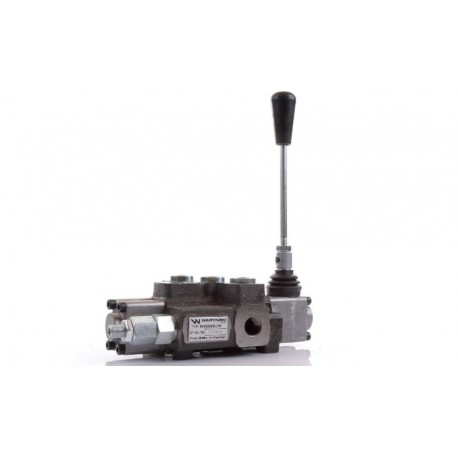

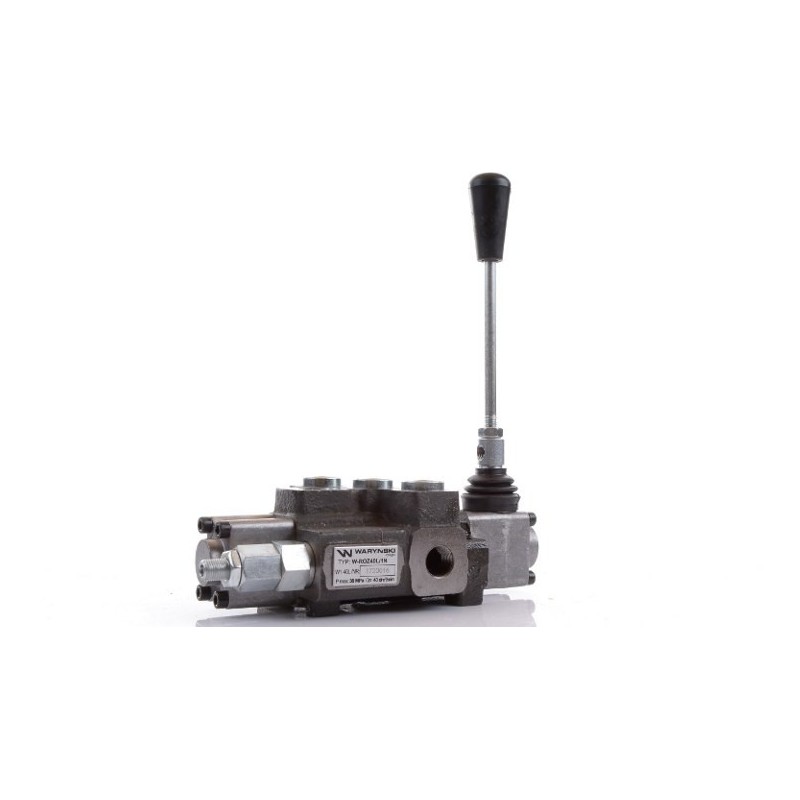

Hydraulický rozdělovač 40l 1-sekční pro dvojčinné válce J pákové ovládání Warynski

1-sekční hydraulický rozdělovač, 1x jednostranná sekce (J ) Waryński



Vysoce kvalitní monoblokový jednosekční hydraulický rozdělovač od Waryński.

Toto potrubí má  část pro jednočinné válce, tzv. "plunžry" . Oproti běžnému úseku - u tohoto řešení jednostranný válec volně padá (ve sklopené poloze rozdělovač neblokuje průtok oleje vracejícího se z válce). Sekce s takovým řešením je velmi užitečná např. pro vyklápění přívěsu.





































Počet a typ sekcí v pořadí od ventilu:

1 sekce - jednostranná (upravená cívka) (J) - port A z výroby utěsněný zátkou - tato konfigurace umožňuje ovládání jednočinného válce (kipper, tříbodový závěs atd.),

Sterowanie:
Dźwignia trzypozycyjna na sprężynie (sama wraca do pozycji neutralnej).
Pozycja 0 neutralna tłoczysko cylindra stoi — olej idzie na przelew.
Pozycja 1 robocza tłoczysko cylindra wysuwa się.
Pozycja 2 robocza tłoczysko cylindra chowa się.





























Zapoznaj się ze szczegółowym opisem funcjonalności różnych rodzajów sekcji:







https://sklep.mizar.com.pl/zastosowanie-poszczegolnych-typow-sekcji-rozdzielaczy-uniwersalnych-n-147.html





Informacje techniczne:
Producent: Waryński
Temperatura otoczenia w zakresie od -40°C do +60°C
Temperatura oleju w zakresie od -15°C do +80°C
Przepływ oleju 40L/ min.
Maksymalne ciśnienie na zasilaniu: 250Bar
Maksymalne ciśnienie na powrocie: 50Bar
Maksymalne ciśnienie na sekcji: 300Bar
Zawór przelewowy ustawiony fabrycznie na 175Bar

Istnieje możliwość samodzielnej regulacji zaworu, jeden pełny obrót to zmiana ciśnienia o ok. 30 bar.

Przyłącza:
Wyjścia z sekcji (A i B) - 3/8" BSP
Zasilanie (P*) - 1/2" BSP
Powrót (T*) - 1/2" BSP
Wyjście ciśnieniowe (N*) -1/2" BSP

* - značky vyražené na skříni rozdělovače pro identifikaci připojení









Rozdělovač je vybaven zpětným ventilem a přepouštěcím ventilem, který zároveň slouží jako pojistný ventil.
