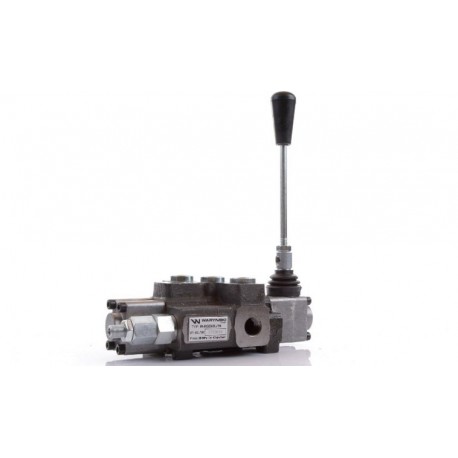

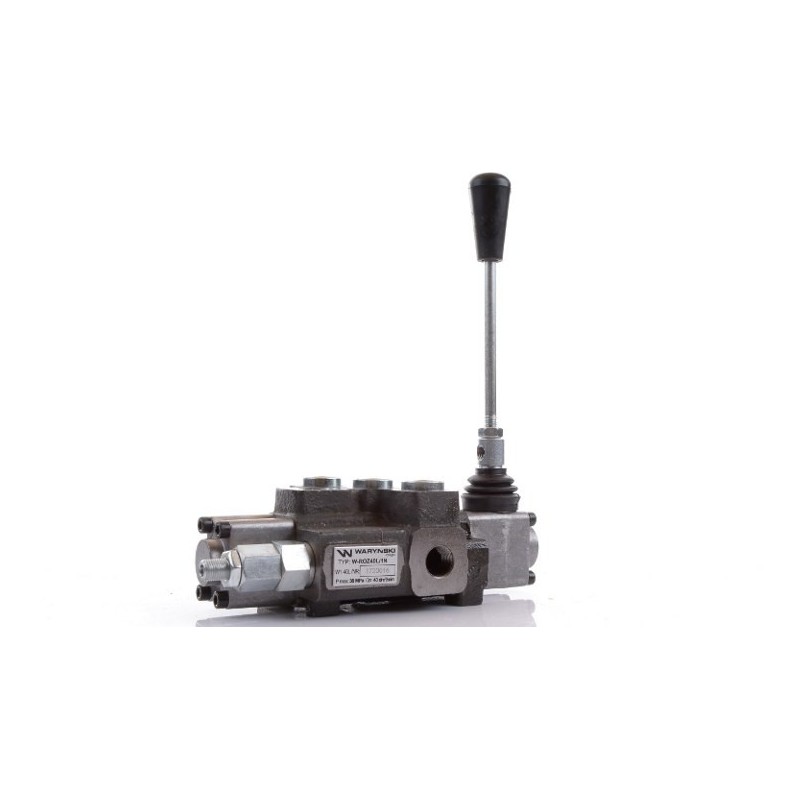

Hydraulický rozdeľovač 40l 1-sekčný pre dvojčinné valce J pákové ovládanie Warynski

1-dielny hydraulický rozdeľovač, 1x jednostranný diel (J ) Waryński



Vysokokvalitný monoblokový jednodielny hydraulický rozdeľovač od Waryński.

Toto rozdeľovacie potrubie má  časť pre jednočinné valce, takzvané "piesty" . Na rozdiel od normálneho úseku - pri tomto riešení jednostranný valec voľne padá (v spustenej polohe rozdeľovač neblokuje prietok oleja vracajúceho sa z valca). Sekcia s takýmto riešením je veľmi užitočná napríklad na vyklápanie prívesu.





































Počet a typ sekcií v poradí od ventilu:

1 sekcia - jednostranná (upravená cievka) (J) - port A z výroby utesnený zátkou - táto konfigurácia umožňuje ovládanie jednočinného valca (kipper, trojbodový záves atď.),

Ovládanie:
Trojpolohová páka na pružine (sama sa vracia do neutrálnej polohy).
Poloha 0 neutrál, piestnica valca je nehybná - olej ide do prepadu.
V polohe 1 sa vysúva pracovná piestna tyč valca.
Poloha 2 pracovná piestna tyč valca sa zasúva.





























Prečítajte si podrobný popis funkcií rôznych typov sekcií:







https://sklep.mizar.com.pl/zastosowanie-poszczegoNYCH-typow-sekcji-rozdzielaczy-universalnych-n-147.html





Informacje techniczne:
Producent: Waryński
Temperatura otoczenia w zakresie od -40°C do +60°C
Temperatura oleju w zakresie od -15°C do +80°C
Przepływ oleju 40L/ min.
Maksymalne ciśnienie na zasilaniu: 250Bar
Maksymalne ciśnienie na powrocie: 50Bar
Maksymalne ciśnienie na sekcji: 300Bar
Zawór przelewowy ustawiony fabrycznie na 175Bar

Istnieje możliwość samodzielnej regulacji zaworu, jeden pełny obrót to zmiana ciśnienia o ok. 30 bar.

Przyłącza:
Wyjścia z sekcji (A i B) - 3/8" BSP
Zasilanie (P*) - 1/2" BSP
Powrót (T*) - 1/2" BSP
Wyjście ciśnieniowe (N*) -1/2" BSP

* - značky vyrazené na kryte rozdeľovača na identifikáciu pripojení









Rozdeľovač je vybavený spätným ventilom a prepadovým ventilom, ktorý zároveň slúži ako poistný ventil.
