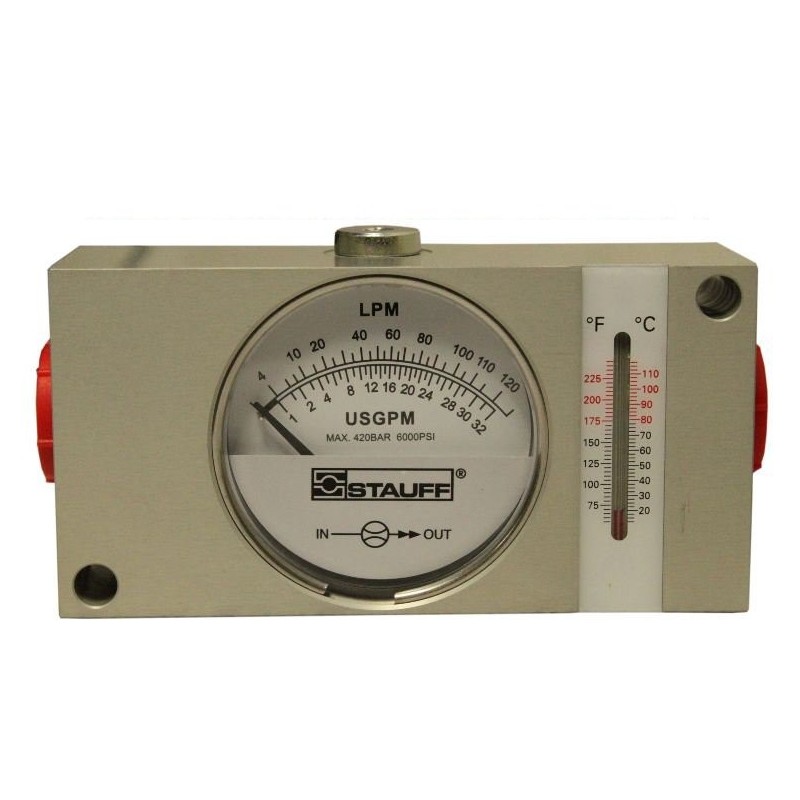

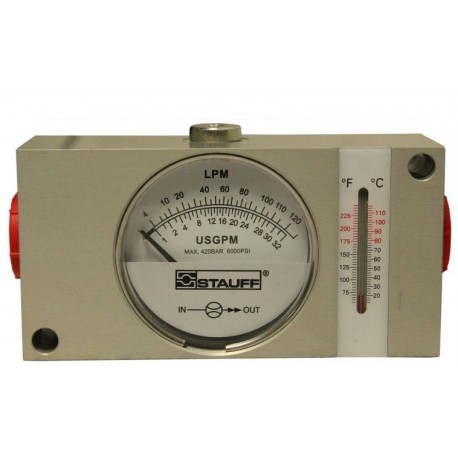

Průtokoměr 5-120l 3/4" S Teploměrem

Průtokoměr kapalin 5-120l 3/4" s teploměrem

Rozsah použití:

stanovení průtoku, tlaku a teploty proudů kapalných médií (mobilní a průmyslová hydraulika).


Charakteristika:
- vhodné pro minerální oleje
- určeno pro jednoduchou instalaci potrubí
- mechanické zařízení (nezávislé na síti)
- indikace průtoku v l/min a GPM
- možnost připojení tlakoměru
- rozměry (d x š x v): 146 x 75 x 50

Způsob činnosti:

Průtokoměr SDM je tvořen membránovou nádrží s ostrými hranami a kónickým měřicím pístem, který mění svou polohu vůči pružině podle změn průtoku.
Pokud neproudí žádné médium, píst uzavře otvor a na indikátoru se zobrazí nulová poloha. S rostoucím průtokem je píst tlakovým rozdílem přitlačován proti kalibrované pružině. Dráha plunžru je přímo úměrná průtoku. Díky magnetické síle se přenáší na indikátor. Nádrž s ostrými hranami minimalizuje účinky viskozity. Výsledek měření je poskytován na stupnici Dl/min a gal/min.
