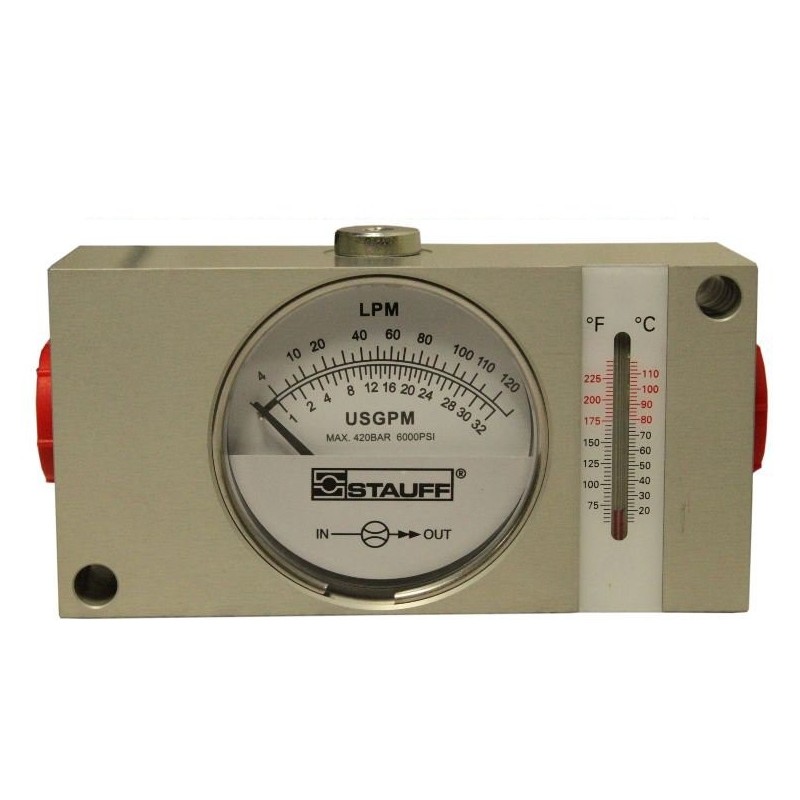

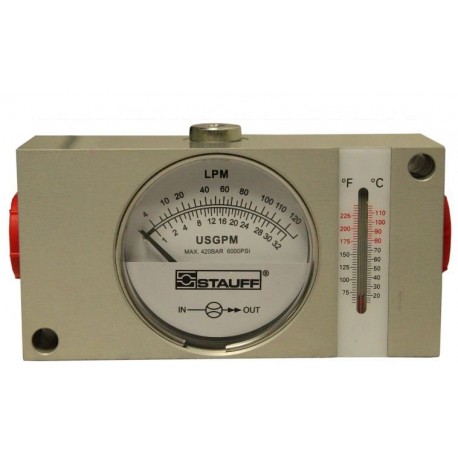

Prietokomer 5-120l 3/4" S Teplomerom

Prietokomer kvapalín 5-120l 3/4" s teplomerom

Pôsobnosť:

stanovenie prietoku, tlaku a teploty prúdov kvapalných médií (mobilná a priemyselná hydraulika).


Charakteristika:
- vhodné pre minerálne oleje
- určené pre jednoduchú montáž potrubí
- mechanické zariadenie (nezávislé na sieti)
- indikácia prietoku v l/min a GPM
- možnosť pripojenia tlakomeru
- rozmery (D x Š x V): 146 x 75 x 50

Spôsob činnosti:

Prietokomer SDM je vyrobený z membránovej nádrže s ostrými hranami a kužeľovým meracím piestom, ktorý mení svoju polohu voči pružine podľa zmien prietoku.
Ak nepreteká žiadne médium, piest uzavrie otvor a na indikátore sa zobrazí nulová poloha. So zvyšujúcim sa prietokom je piest v dôsledku tlakového rozdielu pritlačený na kalibrovanú pružinu. Dráha piestu je priamo úmerná prietoku. Vďaka magnetickej sile sa prenáša na indikátor. Nádrž s ostrými hranami minimalizuje účinky viskozity. Výsledok merania je uvedený na stupnici Dl/min a gal/min.
