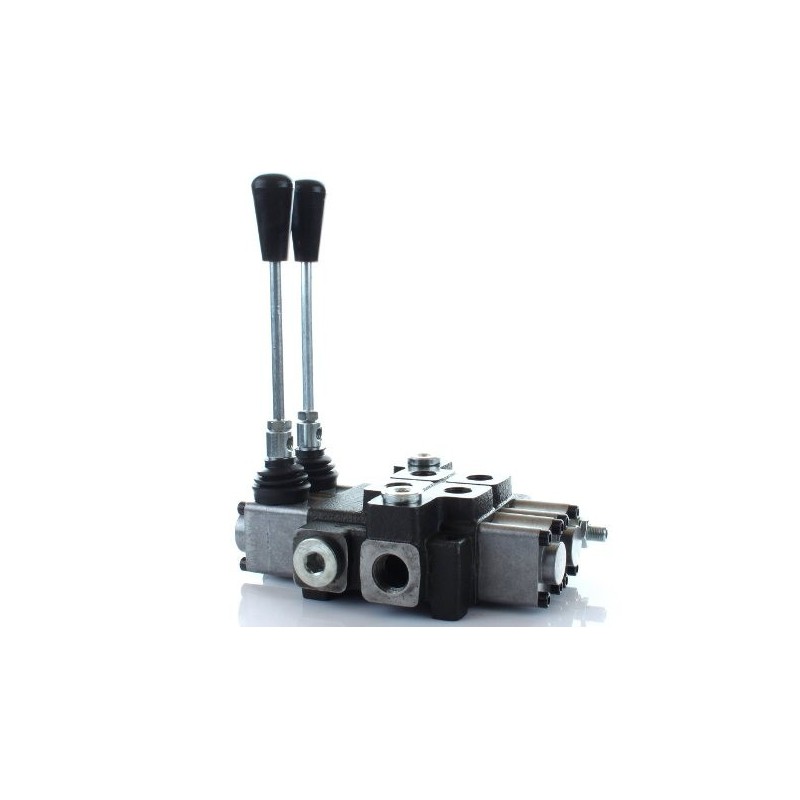

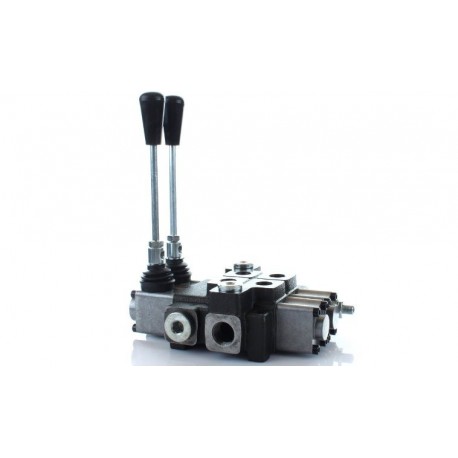

2-sekční hydraulický rozdělovač se západkou 40l Warynski

2-sekční hydraulické potrubí s funkcí západky 40L Waryński

Hydraulický rozdělovač Waryński monoblok, dvoudílný se západkou (ideální pro hydromotory).

Může být použit v mnoha různých strojích a zařízeních, které využívají hydraulické pohony. Ideální pro stroje, jako jsou zametací stroje, navijáky nebo dopravníkové pásy. Používá se např. pro rozšíření nebo úpravu hydraulických systémů ve starších modelech traktorů Ursus , Zetor , Massey Ferguson , ale i v dalších zemědělských, komunálních, stavebních strojích atd.

Počet a typ sekcí:
2 sekce - běžné se západkou - umožňuje ovládání hydromotorů a dvojčinných válců

POZORNOST! Pokud k ovládání pohonu používáte rozvodné potrubí západkové páky, mějte na paměti, že páka na konci cyklu automaticky nevyskočí. Poté bude fungovat přepouštěcí ventil a čerpadlo bude zatíženo, dokud se páka ručně nepřepne do neutrální polohy.

Řízení:

Třípolohová páka se západkou v libovolné poloze.
Poloha 0 neutrál - pístnice válce nebo hydromotor stojí - olej jde do přepadu.
Pracovní poloha 1 - tyč válce se vysouvá nebo běží hydromotor.
Pracovní poloha 2 - pístnice válce se zasouvá nebo hydromotor pracuje v opačném směru.

Přečtěte si podrobný popis funkcí různých typů sekcí:

https://sklep.mizar.com.pl/zastosowanie-poszczegoNYCH-typow-sekcji-rozdzielaczy-universalnych-n-147.html

Technické informace:
Výrobce: Waryński
Ovládání: páka namontovaná na rozdělovači
Rozsah pracovních teplot: -40°C až +60°C
Maximální tlak: 300 bar
Průtok oleje: 40L/min.

Připojení:
Sekční výstupy (A a B) - 3/8"
přívod (P*) - 1/2"
zpátečka (T*) - 1/2"
tlakový výstup (N*) - 1/2"

* - značky vyražené na skříni rozdělovače pro identifikaci připojení

Rozdělovač je vybaven zpětným ventilem a přepouštěcím ventilem, který zároveň slouží jako pojistný ventil.
