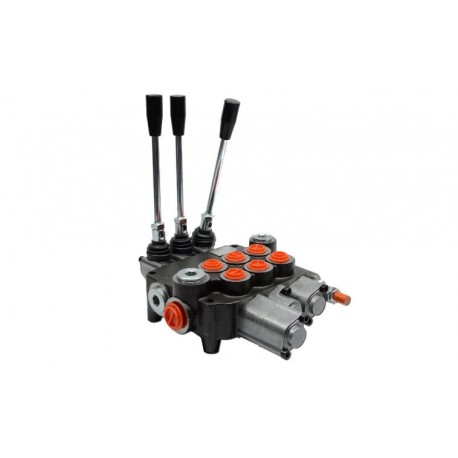

Hydraulické rozvaděč 80l S. Oboustranný se západkou S. Oboustranný S. Plovoucí Zdp Badatelnost
38279
Nový produkt
4 ks
skladem
Více informací

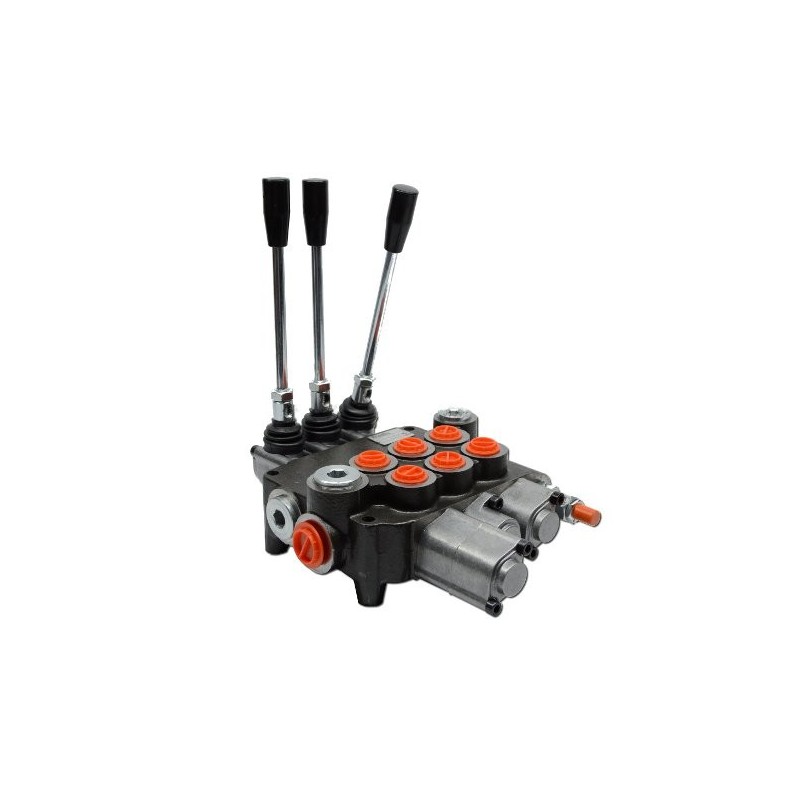

3-sekční hydraulický rozdělovač 80L 1x oboustranný se západkou (Z), 1x oboustranný (D), 1x plovoucí (P) Badestnost
Vysoce kvalitní monoblokový třísekční hydraulický rozvaděč bulharské výroby.
Může být použit v mnoha různých strojích a zařízeních, které využívají hydraulické pohony. Používá se např. pro rozšíření nebo úpravu hydraulických systémů v traktorech Fiat , Zetor , Case , Ford a také v různých zemědělských a komunálních stavebních strojích atd. Ideální pro obsluhu sněžného pluhu.
Počet a typ sekcí v pořadí od ventilu:
1. sekce - normální se západkou (Z) v libovolné poloze - umožňuje ovládání hydromotorů a dvojčinných válců
2. sekce - pravidelná (D) - umožňuje ovládání dvojčinných válců
3. sekce - plovoucí (P) - upravený jezdec a zadní kryt, umožňující 4 polohy páky.
Nepochybnou výhodou plovoucí sekce je možnost spolupráce jak s dvojčinnými válci (skládací brány, rotační pluhy apod.), tak s jednočinnými válci (vyklápěcí válce, hydraulické zdvihy atd.).
Plovoucí sekce má 4 polohy:
0 - rozdělovač v neutrální poloze,
1 - vysunutí válce
2 - návrat oboustranného válce
3 - spouštění jednostranného válce (u oboustranného válce - toto poloha umožňuje "plavání", což se používá např. u sněžných pluhů)
V plovoucí poloze - 3 - sekce má západku, která drží páku rozdělovače v této poloze (tzv. volný průtok)
Přečtěte si podrobný popis funkcí různých typů sekcí:
UWAGA! W przypadku zastosowania rozdzielacza z dźwignią zatrzaskową do sterowania siłownikiem, należy pamiętać, że po skończeniu cyklu dźwignia nie odskakuje automatycznie. Zadziała wówczas zawór przelewowy i pompa będzie obciążona do momentu ręcznego przestawienia dźwigni w pozycję neutralną.
Informacje techniczne:
Producent: Badestnost
Sterowanie: dźwignia zamontowana na rozdzielaczu
Temperatura pracy w zakresie: od -40°C do +60°C
Przepływ oleju: 80L/ min.
Zakres ciśnień:
Maksymalne ciśnienie na zasilaniu: 250Bar
Maksymalne ciśnienie na powrocie: 50Bar
Maksymalne ciśnienie na sekcjach: 300Bar
Zawór przelewowy ustawiony fabrycznie na ok 175Bar
Istnieje możliwość samodzielnej regulacji zaworu, jeden pełny obrót to zmiana ciśnienia o ok. 30 bar.
Przyłącza:
Wyjścia z sekcji (A i B) - 1/2" BSP
Zasilanie (P*) - 1/2" BSP
Powrót (T*) - 3/4" BSP
Wyjście ciśnieniowe (N*) -3/4" BSP
* - oznaczenia wytłoczone na obudowie rozdzielacza służące identyfikacji przyłączy
Rozdzielacz został wyposażony w zawór zwrotny oraz zawór przelewowy, pełniący jednocześnie funkcję zaworu bezpieczeństwa.
Dlaczego firma Badestnost?
Badestnost je bulharská společnost, která funguje nepřetržitě od roku 1902. Je jedním z prvních představitelů rychle se rozvíjejícího průmyslu v zemi hraničící s Černým mořem. Od roku 1978 se specializuje na výrobu hydraulických rozvaděčů. Vysoce kvalifikovaný personál a dlouholeté zkušenosti jsou zárukou vysoké kvality a spolehlivosti výrobků, které mají široké uplatnění v zemědělství, kde je vyžadována kontrola směru proudění pracovní tekutiny. Od roku 2015 je společnost členem American National Fluid Power Association , jejímž cílem je neustálý vývoj technologie fluidního lože více než 300 výrobci, distributory a dodavateli hydraulických systémů a komponentů z celého světa!
