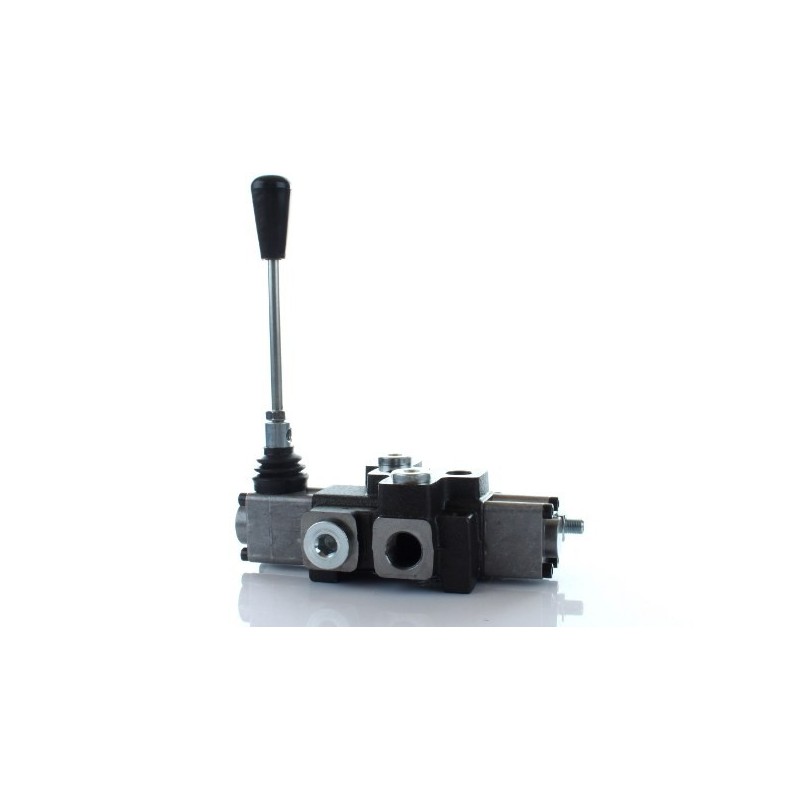

Hydraulický rozdeľovač 40l 1 sekcia 40l 1x obojstranný so západkou s pákovým ovládaním Warynski

1-sekčný hydraulický rozdeľovač - obojstranný diel so západkou Z 40L Waryński

Hydraulický rozdeľovač Waryński monoblok, jednodielny so západkou (ideálny pre hydromotory).

Môže byť použitý v mnohých rôznych strojoch a zariadeniach, ktoré využívajú hydraulické pohony. Ideálne pre stroje, ako sú zametacie stroje, navijaky alebo dopravné pásy. Používa sa napr. na rozšírenie alebo úpravu hydraulických systémov v starších modeloch traktorov Ursus , Zetor , Massey Ferguson , ako aj v iných poľnohospodárskych, komunálnych, stavebných strojoch a pod.

Počet a typ sekcií:
1 sekcia - bežná so západkou (Z) - umožňuje ovládanie hydromotorov a dvojčinných valcov

POZOR! Pri použití rozdeľovača západkovej páky na ovládanie ovládača si všimnite, že páka sa na konci cyklu automaticky nevysunie. Potom bude fungovať prepúšťací ventil a čerpadlo bude zaťažené, kým sa páka manuálne neposunie do neutrálnej polohy.

ovládanie:

Trojpolohová páka so západkou v ľubovoľnej polohe.
Poloha 0 neutrál - piestnica valca alebo hydromotor nehybne - olej ide do prepadu.
Pracovná poloha 1 - tyč valca sa vysúva alebo beží hydromotor.
Pracovná poloha 2 - piestnica valca sa zasúva alebo hydromotor pracuje v opačnom smere.

Prečítajte si podrobný popis funkcií rôznych typov sekcií:

https://sklep.mizar.com.pl/zastosowanie-poszczegoNYCH-typow-sekcji-rozdzielaczy-universalnych-n-147.html

Technické informácie:
Výrobca: Waryński
Ovládanie: páka namontovaná na rozdeľovači
Rozsah pracovných teplôt: -40°C až +60°C
Maximálny tlak: 300 bar
Prietok oleja: 40L/min.

Pripojenia:
Sekčné výstupy (A a B) - 3/8" BSP
prívod (P*) - 1/2" BSP
spiatočka (T*) - 1/2" BSP
Tlakový výstup (N*) - 1/2" BSP

* - značky vyrazené na kryte rozdeľovača na identifikáciu pripojení

Rozdeľovač je vybavený spätným ventilom a prepadovým ventilom, ktorý zároveň slúži ako poistný ventil.
