Hydraulická rýchlospojka 3/4" Unf Warynski

Hydraulické rýchloupínače 3/4" UNF Waryński

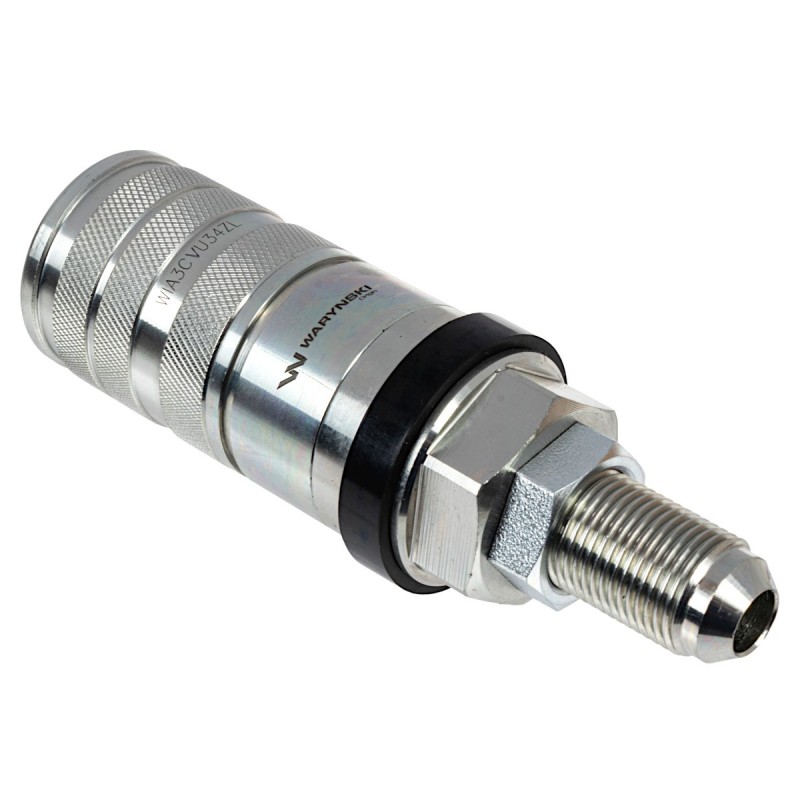

Hydraulická odlamovacia rýchlospojka WIA3CV (3CFPV) séria dlhá zásuvka 3/4" UNF vonkajší závit EURO PUSH-PULL (ISO 7241-A) Waryński

Najobľúbenejšie hydraulické rýchloupínače s veľmi širokým spektrom použitia v najnovších poľnohospodárskych traktoroch.

Tento typ konštrukcie hrdla rýchlospojky chráni pred prasknutím/zlomením hydraulického vedenia a stratou hydraulického oleja pri jeho neúmyselnom namáhaní - napr. pri rozjazde traktora bez odpojenia hydrauliky od pripojeného stroja (pevná montáž zásuvky bez prídavných úchytov).

Rýchloupínače sú navrhnuté v súlade s rozmerovými a kvalitatívnymi požiadavkami normy ISO 7241 série A, ktorá podrobne špecifikuje charakteristiky a rozmery.

Zameniteľné s rýchlospojkami od iných renomovaných výrobcov ako: Parker, Faster, Stucchi, DNP a iné.

Špecifikácia :
Závit: 3/4" UNF samec (dlhý s poistnou maticou)
Štandard: (EURO); ISO-7241-A (ISO-A)
Typ: PUSH-PULL objímka s funkciou PULL-OFF
Montáž: Pevná montáž na ventilový blok alebo hadička (funkcia lámania)
Kužeľ - závit: Inch 3/4" UNF
Maximálny pracovný tlak: 25,0 MPa / 250 bar
Pracovná teplota: od -20°C do +100°C

Pripojenie : Možné iba zástrčkové pripojenie pod tlakom

Odpojenie : Možnosť odpojenia len v prípade núdze (napr. pri poruche stroja)

Použiteľné pre zástrčky: WIAM14SZ; WIA16SZ; WIAM18SZ; WIAM18SZL; WIAM20SZ; WIAM22SZ; WIAM22SZL; WIAR12SW; WIAM18SW; WIAM22SW; WAM18SH; WIAM18SZLE; WAM20SH; VIAM22SZE; WIAM22SZLE; FAITH12SWE; WIAM18SWE; WIAM22SWE

Referenčné čísla: 3CFPV14/34UNFF;86000111;3CFPV1434UNFF;W-U12-EURO

Schéma zapojenia:
