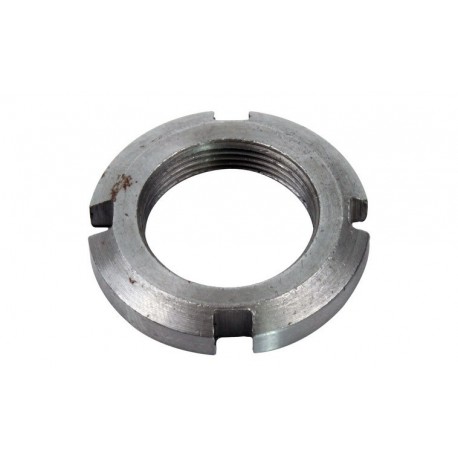

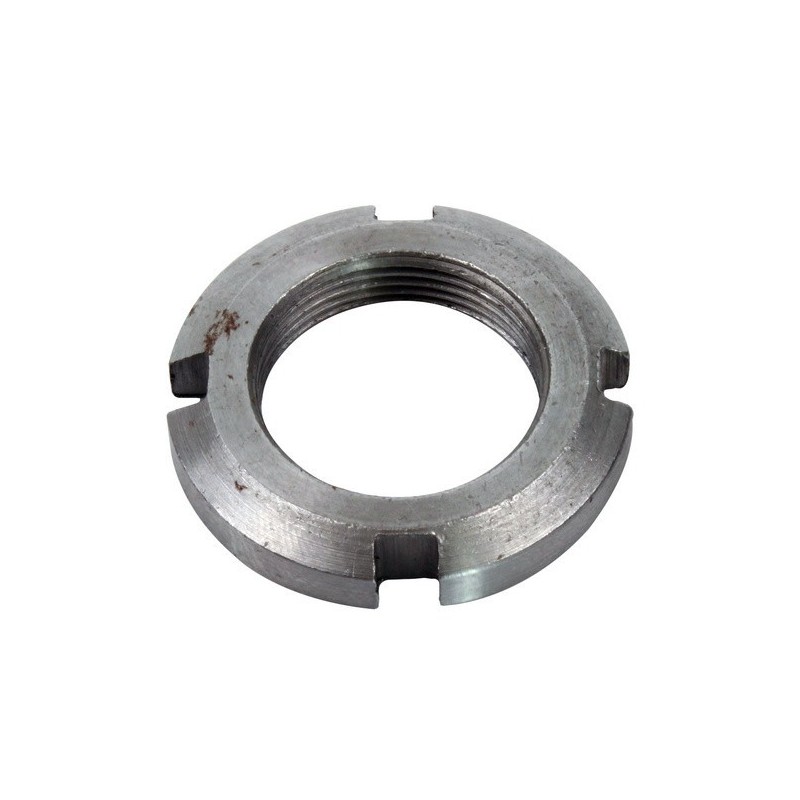

Km 4 Ložisková matica Km 4 M20x1

Poistné matice sa používajú na umiestnenie ložiska na hriadeli alebo na upínacom puzdre (matica a podložka sú dodávané s puzdrom), ako aj na montáž a demontáž ložísk na sťahovacích puzdrách alebo kužeľových čapoch hriadeľa.

Poistné matice majú štyri alebo osem zárezov, symetricky usporiadaných po obvode, do ktorých sa zasúva západka príslušného hákového kľúča.

Vo všeobecnosti menšie kontramatice (do veľkosti ..40 - KM.., KML..) majú metrický závit a väčšie (od veľkosti ..41) lichobežníkový závit.

S veľkosťou priamo súvisia aj typy podložiek.

V rámci rovnakých limitov sa na malé matice používajú ozubené podložky MB.. a MBL.. a na väčšie podložky v tvare MS.

Tvarované podložky zapadajú do drážky na hriadeli a zaisťujú maticu v polohe a sú pripevnené k matici pomocou šesťhrannej skrutky.

Technické údaje:
Typ závitu: M20
Stúpanie závitu: 1,0mm
