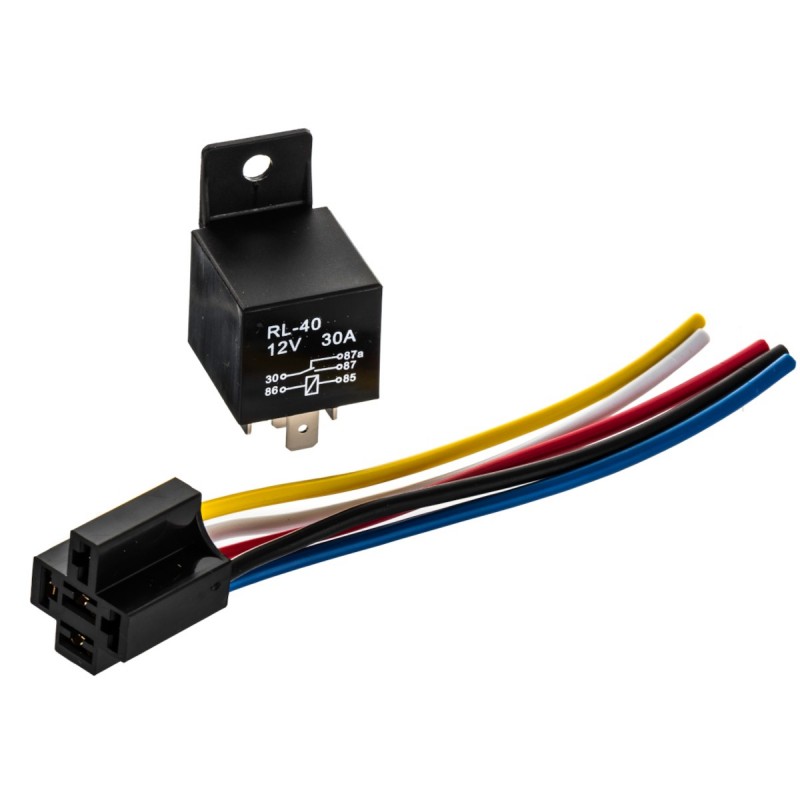

Univerzálne Relé Rl-40 12v 30a

Univerzálne relé RL-40 12V 30A s vidlicou

NO/NC relé so širokým spektrom použitia:
Automatické zapínanie/vypínanie stretávacích svetiel, denných svetiel atď.
Zámok zapaľovania (v spolupráci s centrálnym zamykaním)
Autoalarm
Plynové inštalácie

Technické informácie :
Maximálny prevádzkový prúd: 30A
Napätie: 12V
Počet kolíkov: 5
Zásuvka má 5 kolíkov s vodičmi - každý v inej farbe
Dĺžka vodiča: 10cm
Hrúbka vodičov prúdu: 2,5mm
Hrúbka vodičov napájajúcich cievku relé: 0,5mm

Návod na pripojenie stroja:
PIN č.30 pripojte na plus (+) spínača zapaľovania
PIN č.85 pripojte na zem (-)
PIN č.86 pripojte na plus (+) parkovacie boxy PIN číslo plus (+) denné
svietenie

Porovnávacie čísla: JD1914, RL-40

POZNÁMKA Nižšie uvedené schémy slúžia len na ilustračné účely a môžu sa pri použití relé líšiť
